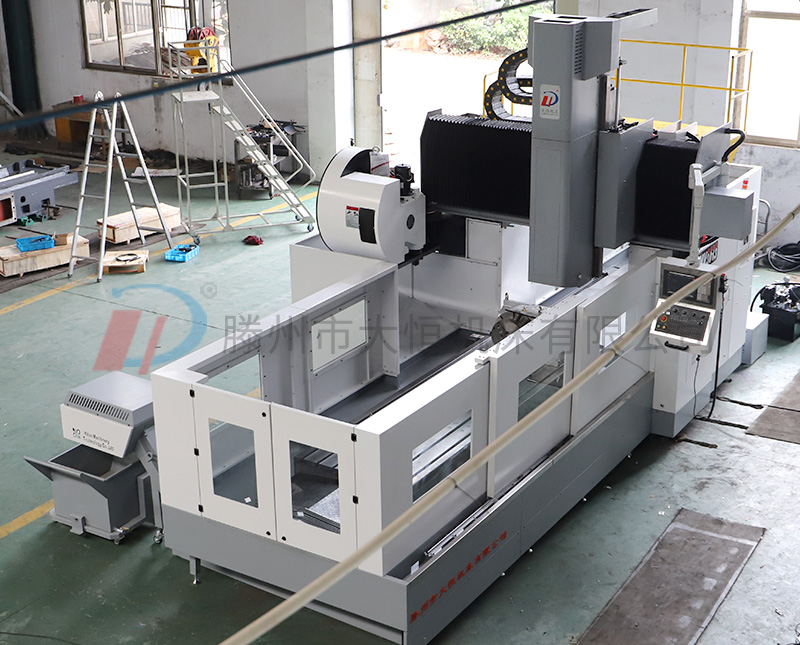

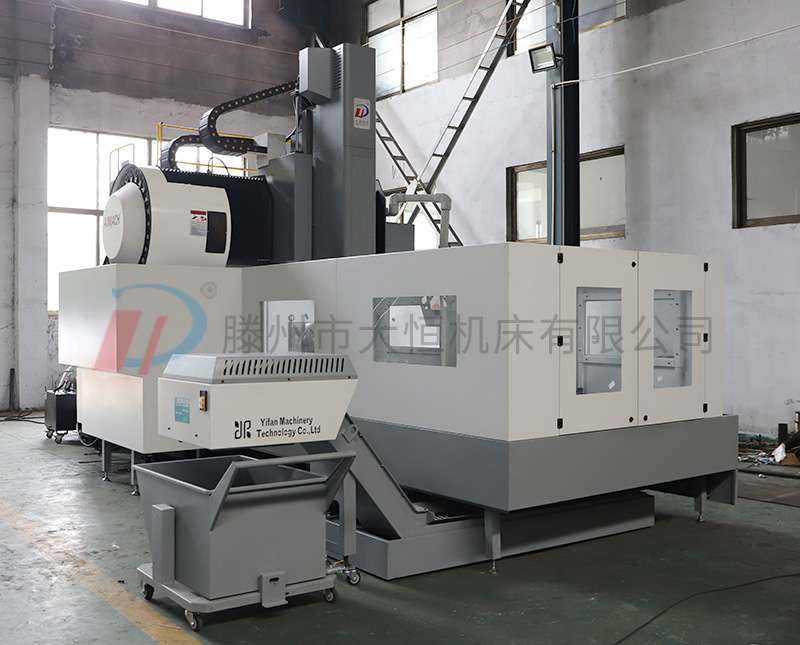

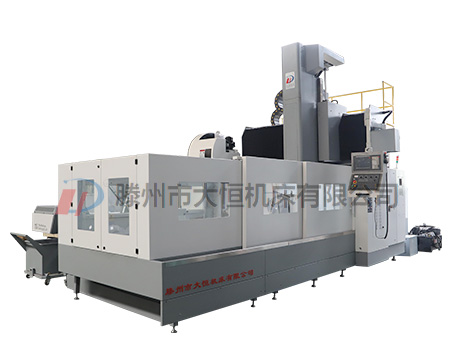

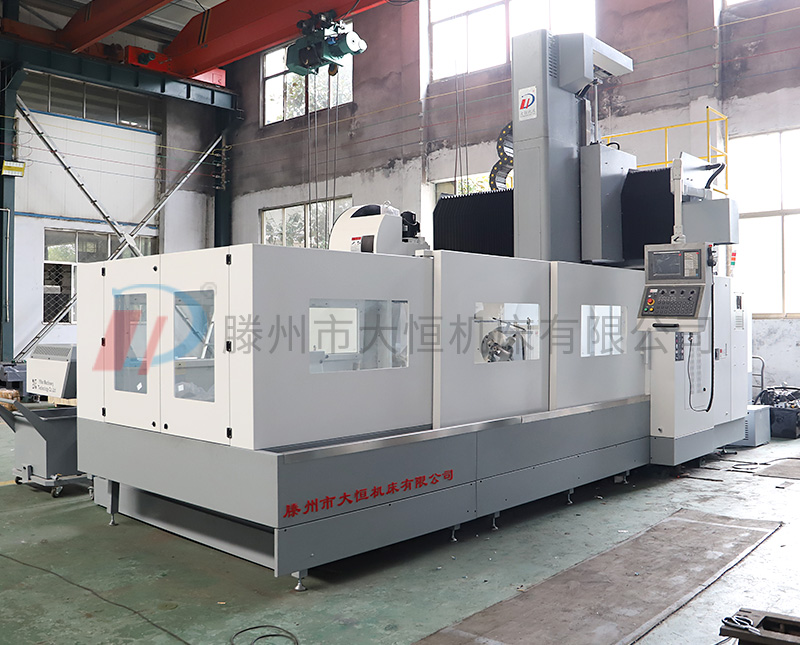

XK3013数控龙门加工中心主要结构，主轴采用高精度主轴组件，皮带式铣头，主轴为伺服电机驱动；三轴由系统控制伺服电机驱动滚珠丝杠，保证机床的定位精度。数控系统为KND-K2000M，主电机和进给驱动电机由系统配套。
1.主轴采用高速、高精度、高刚性主轴单元，轴向和径向承载能力强，转速达6000rpm；刀具安装采用主轴自带拉爪进行拉刀，气动卸刀装置为专用打刀缸，实现机床的快速装卸刀具，压缩空气建议使用5—7kgf/cm²的压力；刀柄型号MSA403 BT50，拉钉型号MSA403 BT50-45°。
2. X、Y、Z三轴伺服控制，与滚珠丝杠直联，采用台湾HIWIN高精度高强度的滚珠丝杠，丝杠安装进行预拉伸，联接刚性大，进给速度高；进给伺服电机直接将动力传递给高精度滚珠丝杠，保证机床的定位精度。Z轴设有氮液平衡装置，保证了上下运动相同的驱动力。
3.采用集中自动润滑装置，定时、定量的自动间歇式润滑，工作稳定可靠；
4.机床电气系统布线整齐，结构合理，电箱密封良好，配有热交换系统，保证了良好的使用环境
XK3013数控龙门加工中心技术参数：
| 项 目 | 规 格 | 单位 | XK3013 | XK2013 |
| 工作台 | 工作台尺寸 | mm | 3000*1000 | 2000*1000 |
| 过龙门宽度 | mm | 1300 | 1300 |
| T型槽（槽数*槽宽*节距） | mm | 7*22*145 | 7*22*145 |
| 大承重 | Kg | 3000 | 3000 |
|
|
|
|
|
|
| Y轴行程 | mm | 1300 | 1300 |
| Z轴行程 | mm | 800 | 800 |
| 主轴端面至工作台距离 | mm | 125-930 | 125-930 |
| 主轴 | 主轴锥孔 |
| BT50 | BT50 |
| 主轴转速 | rpm | 6000 | 6000 |
| 主轴马达 | KW | 15/18.5 | 15/18.5 |
| 自动换刀系统 | 刀具数（链式） | pcs | 24 | 24 |
| （选配） | 刀具大外径 | mm | 112 | 112 |
|
| 刀具大长度 | mm | 300 | 300 |
|
| 换刀时间 | sec | 5 | 5 |
| 进给 | 切削进给速度范围 | m/min | 8 | 8 |
| 轴快速位移（X/Y/Z） | m/min | 12/12/10 | 12/12/10 |
| 精度 | 定位精度（XYZ） | mm | ±0.025 | ±0.025 |
| 重复定位精度 | （X向）mm | ±0.02 | ±0.02 |
| （Y向）mm | ±0.02 | ±0.02 |
| （Z向）mm | ±0.02 | ±0.02 |
| 机床尺寸 | 外形尺寸 | mm | 8150*3160*3960 | 7190*3160*3980 |
| 机床重量（净重） | T | 18 | 16 |
| 数控系统（标配） |
| FANUC Oi-MD | FANUC Oi-MD |
|
|
