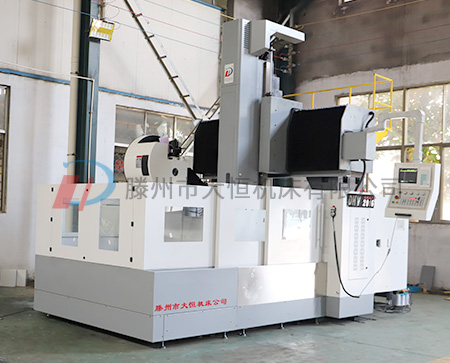

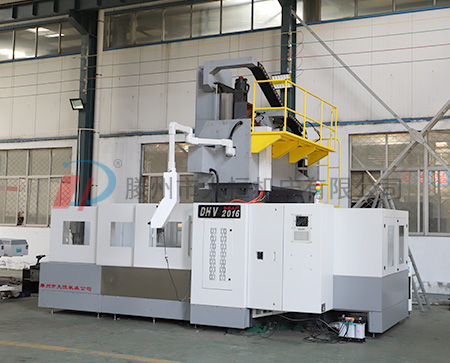

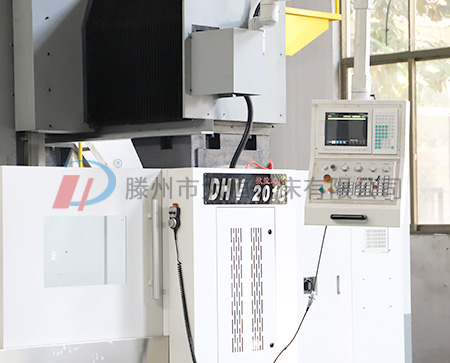

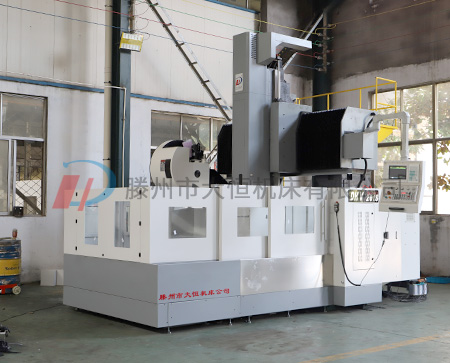

XHK2016数控龙门加工中心主要结构，主轴采用高精度主轴组件，皮带式铣头，主轴为伺服电机驱动；三轴由系统控制伺服电机驱动滚珠丝杠，保证机床的定位精度。数控系统为KND-K2000M，主电机和进给驱动电机由系统配套。
1.主轴采用高速、高精度、高刚性主轴单元，轴向和径向承载能力强，转速达6000rpm；刀具安装采用主轴自带拉爪进行拉刀，气动卸刀装置为专用打刀缸，实现机床的快速装卸刀具，压缩空气建议使用5—7kgf/cm²的压力；刀柄型号MSA403 BT50，拉钉型号MSA403 BT50-45°。
2. X、Y、Z三轴伺服控制，与滚珠丝杠直联，采用台湾HIWIN高精度高强度的滚珠丝杠，丝杠安装进行预拉伸，联接刚性大，进给速度高；进给伺服电机直接将动力传递给高精度滚珠丝杠，保证机床的定位精度。Z轴设有氮液平衡装置，保证了上下运动相同的驱动力。
3.采用集中自动润滑装置，定时、定量的自动间歇式润滑，工作稳定可靠；
4.机床电气系统布线整齐，结构合理，电箱密封良好，配有热交换系统，保证了良好的使用环境
XHK2016数控龙门加工中心技术参数：
| 规格型号 | 单位 | XHK2016 |
| 工作台尺寸 | Mm | 2000*1250 |
| 工作台载重 | Kg | 4000 |
| T型槽尺寸 | Mm | 7*22*180 |
| 门宽 | Mm | 1650 |
| 行程XYZ | Mm | 2200*1600*800 |
| 主轴鼻端到工作台 | Mm | 125-930 |
| CNC系统 |
| FANUC |
| 快速移动速度XYZ | m/min | 2012/12/10 |
| 大切削速度 | m/min | 7 |
| 标准刀具数量 | 把 | BT50-24 |
| 刀具大刀径 | Mm | 112/300 |
| 刀具换刀方式 |
| 气动 |
| 大刀具重量 | Kg | 18 |
| 定位精度 | Mm | 0.025 |
| 重复精度 | Mm | 0.02 |
| 导轨形式 |
|
|
| XYZ导轨 |
| 55/55/硬轨 |
| 主轴规格 | ISO | BT50-190 |
| 高转速 | Rpm | 6000 |
| 主轴功率 | Kw | 15/18.5 |
| 空气需求 | kg/cm2 | 6 |
| 机器重量 | Kg | 18000 |
| 外形尺寸 | Mm | 7190*3360*3980
|
主要零件供应商
| 序号 | 产品名称 | 制造商 | 原产地 |
| 1 | 控制器 | 三菱/FANUC(选配) | 日本 |
| 2 | 主轴电机 | 三菱/FANUC AC伺服电机 | 日本 |
| 3 | X,Y,Z轴电机 | 三菱/FANUC AC伺服电机 | 日本 |
| 4 | 主轴轴承 | NSK（P4级） | 日本 |
| 5 | X,Y,Z轴轴承 | NSK（P4级） | 日本 |
| 6 | X,Y,Z滚珠螺杆 | 上银/银泰（C3级） | 台湾 |
| 7 | X,Y,Z轴导轨 | 上银/银泰(P级) | 台湾 |
| 8 | 传动皮带 |
| 台湾 |
| 9 | 伸缩护罩 | 大恒 | 国产 |
| 10 | 主轴 | 健椿 | 台湾 |
| 11 | 联轴器 | 玛莎 | 台湾 |
| 12 | 打刀缸 | 亚德客 | 台湾 |
| 13 | 主轴冷却系统 | 高文/波英特 | 台湾 |
| 14 | 电器箱热交换器 | 高文/波英特 | 台湾 |
| 15 | 切削冷却马达 | 大井/华乐士 | 台湾 |
| 16 | 三点组合 | mindnan | 台湾 |
| 17 | 中央润滑系统 | 河谷 | 台湾 |
| 18 | 圆盘式刀库 | 冈田（BT-40） | 台湾 |
| 19 | 过载保护器 | 施耐德 | 德国 |
| 20 | 近接开关 | 欧姆龙公司 | 日本 |
备注: 以上是机床主要零件的供应商.我司因技术改造需更换厂商零件. 但更换后的零件质量不低于原零件的质量等级。
标准机功能
| 序 号 | 项 目 |
| 1 | 钢性攻牙 |
| 2 | 外挂式手持脉波器 |
| 3 | 刀具冷却系统 |
| 4 | 密闭式电器箱及热交换器 |
| 5 | X,Y,Z轴全罩式伸缩护罩 |
| 6 | LED工作灯 |
| 7 | 三色报警指示灯 |
| 8 | 专用工具 |
| 9 | 调整垫块和螺栓 |
| 10 | 变压器［380V/50HZ］ |
| 11 | 水箱&蓄屑槽 |
| 12 | 皮带式主轴 8,000 RPM |
| 13 | 自动润滑系统 |
| 14 | 三轴进给防撞系统 |
| 15 | 机床出厂检验记录表 |
| 16 | 系统中文操作说明书与机床操作说明书 |
选配功能
| 序号 | 项目 |
| 1 | 电源稳压器 |
| 2 | 主轴中心出水 |
| 3 | 直结主轴BT-50 |
| 4 | 主轴油冷机 |
| 5 | 第四轴(分度盘) |
| 6 | 油水分离机 |
| 7 | 刀具自动测量 |
| 8 | 刀具破损检测 |
| 9 | 履带排屑机&集屑车 |
| 10 | 底座冲屑装置 |
| 11 | 自动断电系统
|
