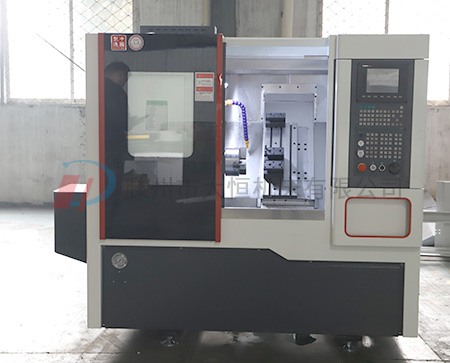

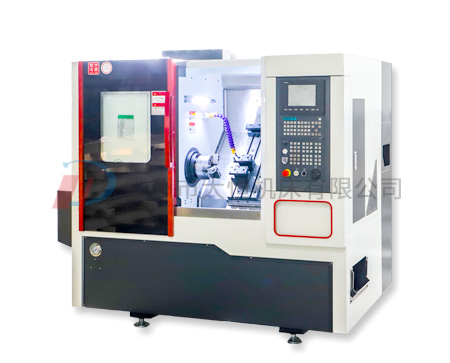

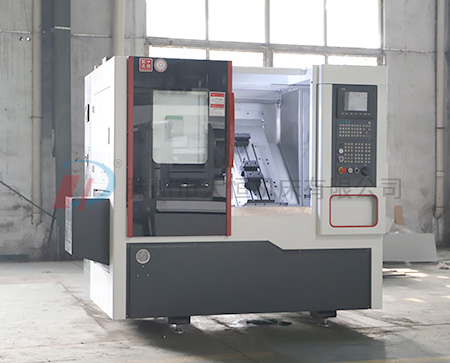

TX50L斜床身数控车床

简要描述：

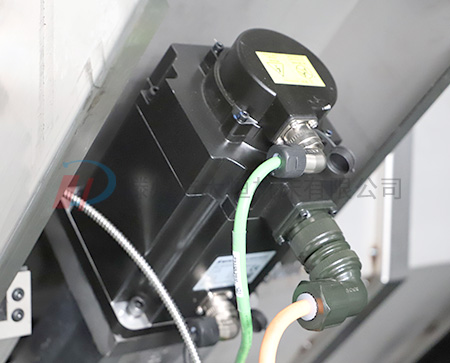

X、Z进给轴采用台湾或进口高精度高强度的滚珠丝杠，进给速度高；驱动电机通过弹性联轴器与丝杠直联，进给伺服电机直接将动力传递给高精度滚珠丝杠，间隙小，保证机床的定位精度

...

滕州市大恒机床有限公司

产品选型热线：18963251111 18953705157

详细介绍
TX50L斜床身数控车床技术参数：

项目 单位 TX40L/TX50L
床身上大回转直径 mm φ400/φ500
滑板上大回转直径 mm Φ260/Φ280
大工件长度 mm 550/500
主轴通孔直径 mm φ58/φ70
主轴转速范围 rpm 100-2500/2000
主轴转速级数   无级变速
主轴孔锥度   莫氏6#/米制80
主轴端部型号   A2-5/ A2-8
大行程X轴 mm 220/280
大行程Y轴 mm 550/500
大快进速度X轴 mm 8000
大快进速度Z轴 mm 15000
小设定单位X轴 mm 0.001
小设定单位Z轴 mm 0.001
主电机功率 Kw 7.5/11
卡盘动力   手动（液压、气动）

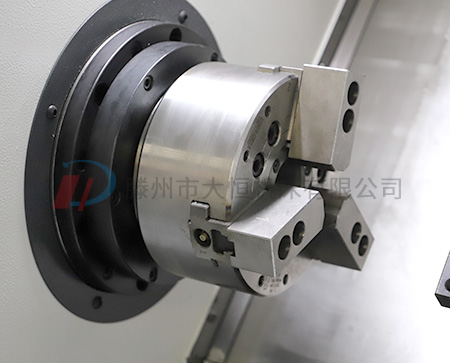

卡盘规格 mm φ200/φ250
刀架形式   刀架
回转刀架工位数   44355
刀方尺寸 mm*mm 20*20
导轨形式X轴   滚动直线导轨
导轨形式z轴   滚动直线导轨
床身形式   45度倾斜
尾架动力   液压
尾架套筒锥孔   莫氏5#
尾架行程 mm 100
机床净重 kg 2800
机床外形尺寸 mm 2430*1500*1800


TX50L斜床身数控车床标准配置:

1、45°整体铸件床身
2、套筒式主轴单元、床鞍、滑板
3、X与Z向PMI/HIWIN C3级滚珠丝杆
4、FAG丝杆专业轴承
5、X与Z向PMI/HIWIN P级线轨
6、X向电机座、Z向电机座
7、主电机底座、主电机带枪、主传动皮带
8、编码器支座、编码器带轮、编码器皮带
9、整体全封闭防护
10、排刀、液压刀塔
11、台湾进口主轴单元

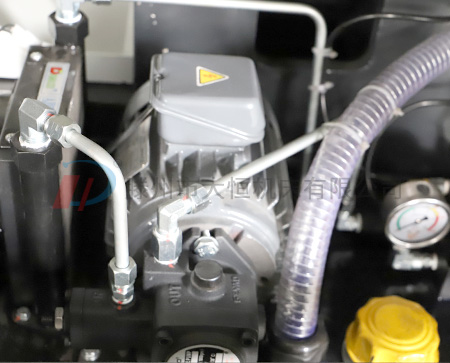

12、液压卡盘、油缸、液压站、排屑机等。（选配）
