VMC850加工中心特点：
1、底座、滑座、工作台、立柱、主轴箱等主要基础件采用高刚性的铸铁结构，在底座的内部分布着加强筋，滑座为箱体式结构，保证了基础件的高刚性和抗弯减震性能，立柱采用柱形结构，基础稳固，刚性好；基础件采用树脂砂造型并经过时效处理，确保机床长期使用精度的稳定性，为机床性能的稳定性提供了保障。
2、X、Y、Z向导轨副均采用英国产塑，耐磨性好，精度保持性好。配合自动强制润滑，实现机床的无爬行运动。
3、X、Y、Z三个方向进给采用高精度高强度的滚珠丝杠，进给速度高；驱动电机通过弹性联轴器与丝杠直联，进给伺服电机直接将动力传递给高精度滚珠丝杠，无背隙，保证机床的定位精度；
4、采用高速、高精度、高刚性主轴单元，轴向和径向承载能力强，转速达8000rpm；
5、X、Y、Z三个方向导轨、丝杠都采用密闭防护，保证丝杠及导轨的清洁，确保机床的传动及运动精度；
6、机床外防护采用全封闭结构设计，安全可靠；
7、采用集中自动润滑装置，定时、定量的自动间歇式润滑，工作稳定可靠；
8、电气元件选用知名品牌。（中间继电器选用西门子或施耐德。）
9、精度
精度按JB/T8771.2-1998《加工中心检验条件第2部分：立式加工中心几何精度检验》和JB/T8771.4-1998《加工中心检验条件第4部分：线性和回转轴线的定位精度和重复定位精度检验》制造和验收。
定位精度可达：±0.015 重复定位精度可达：±0.01

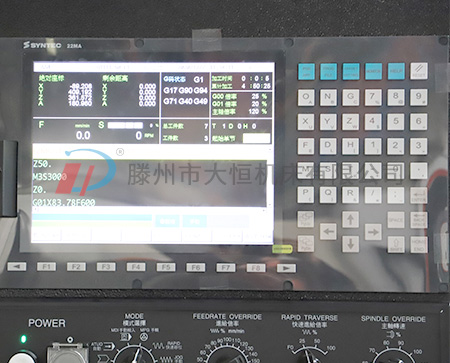

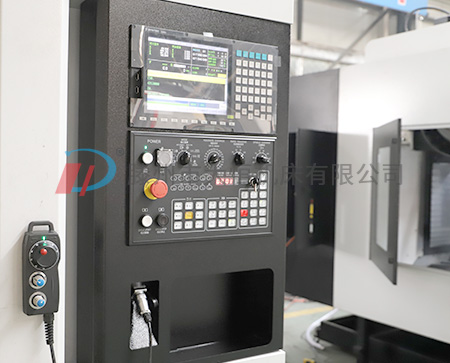

10、CNC控制系统（标准配置）
系统具有完善可靠的联锁、安全保护和故障诊断报警等功能，配有RS232标准通讯接口和CF卡，能实现DNC加工。

VMC850立式加工中心技术参数：

型号			VMC850
	项目	单位	数值
行程	Ｘ轴	mm	800
	Ｙ轴	mm	500
	Ｚ轴	mm	500
	主轴鼻端到工作台面距离	mm	100-650
	立柱导轨面到主轴中心距离	mm	610
工作台	尺寸	mm	1000*500
	T型沟(宽x槽数x间距)	mm	5-18-100
	大载重(平均分布)	Kg	500
主轴	主轴转速	r.p.m	皮带式8,000(标配)
	主轴传动方式		皮带式(标配)
	锥度	#	BT-40
移动	三轴快速移动	m/min	242420
	切削进给	mm/min	1-8,000
	小输入单元	mm	0.001
	定位精度mm	mm	JIS±0.005/300mm
	重复定位精度mm	mm	JIS±0.003mm
圆盘式刀库 (ATC)	刀具数	把	24
	刀柄规格		BT-40
	选刀方式		双向任意
	刀具交换时间	sec	T-T：2.8sec
	换刀装置		自动换刀
	大刀具重量	Kg	8
电机	主轴	KW	7.5
	Z轴	KW	3.5
	X/Y 轴	KW	2.2
Ｘ,Ｙ,Ｚ导轨	螺杆形式		滚珠螺杆Ø40/P12/C3
Ｘ,Ｙ,Ｚ导轨	滑块形式		35滚柱滑块
油箱容积	切削液水箱	L	250
油箱容积	润滑系统	L	1.7
数控系统	型号		KND/新代(标配)
其它	电源容量	KVA	25
	重　　量	KG	5200
	气压需求	KG	≧6
	面积需求(LWH)	mm	267021752360

主要零件供应商

序号	产品名称	制造商	原产地
1	控制器	KND/新代	北京/台湾
2	主轴电机	KND/新代 AC伺服电机	北京/台湾
3	X,Y,Z轴电机	KND/新代 AC伺服电机	北京/台湾
4	主轴轴承	NSK（P4级）	日本
5	X,Y,Z轴轴承	那智（P4级）	日本
6	X,Y,Z滚珠螺杆	上银/银泰（C3级）	台湾
7	X,Y,Z轴导轨	上银/银泰(P级)	台湾
8	传动皮带		台湾
9	伸缩护罩	大恒	国产
10	主轴	健椿/台大	台湾
11	联轴器		台湾
12	打刀缸	亚德客	台湾
13	主轴冷却系统
14	电器箱热交换器
15	切削冷却马达
16	中央润滑系统	河谷	台湾
17	圆盘式刀库	冈田（BT-40）	台湾

备注: 以上是机床主要零件的供应商.我司因技术改造需更换厂商零件. 但更换后的零件质量不低于原零
件的质量等级。

标准机功能

序　号	项目
1	钢性攻牙
2	外挂式手持脉波器
3	刀具冷却系统
4	密闭式电器箱及热交换器
5	X,Y,Z轴全罩式伸缩护罩
6	LED工作灯
7	三色报警指示灯
8	专用工具
9	调整垫块和螺栓
10	变压器［380V/50HZ］
11	水箱&蓄屑槽
12	皮带式主轴 8,000 RPM
13	自动润滑系统
14	三轴进给防撞系统
15	机床出厂检验记录表
16	系统中文操作说明书与机床操作说明书

选配功能

序号	项目
1	电源稳压器
2	主轴中心出水
3	直结主轴BT-40 12000RPM
4	主轴油冷机

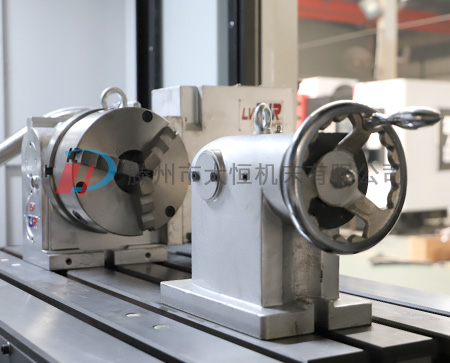

5	第四轴(分度盘)
6	油水分离机
7	刀具自动测量
8	刀具破损检测
9	履带排屑机&集屑车
10	底座冲屑装置
11	自动断电系统

850加工中心是大恒机床的主推机型，有多种型号可供选择：两线一硬850加工中心、三轴线轨850加工中心、三轴硬轨重型850加工中心、三轴线轨重型850加工中心，购买时请咨询客服。

确定是要硬轨还是线轨，对系统的要求，对刀库的要求；

是否要求主轴中心出水，排削器，主轴油冷机等！

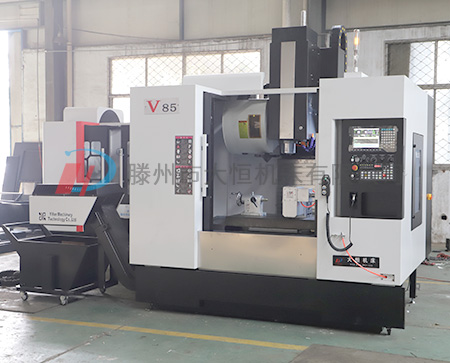

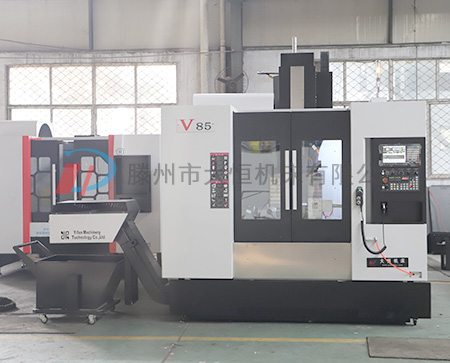

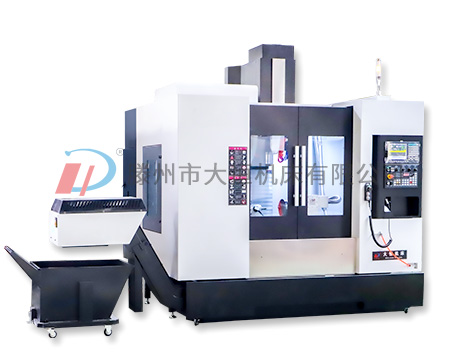

VMC850/V85立式加工中心
