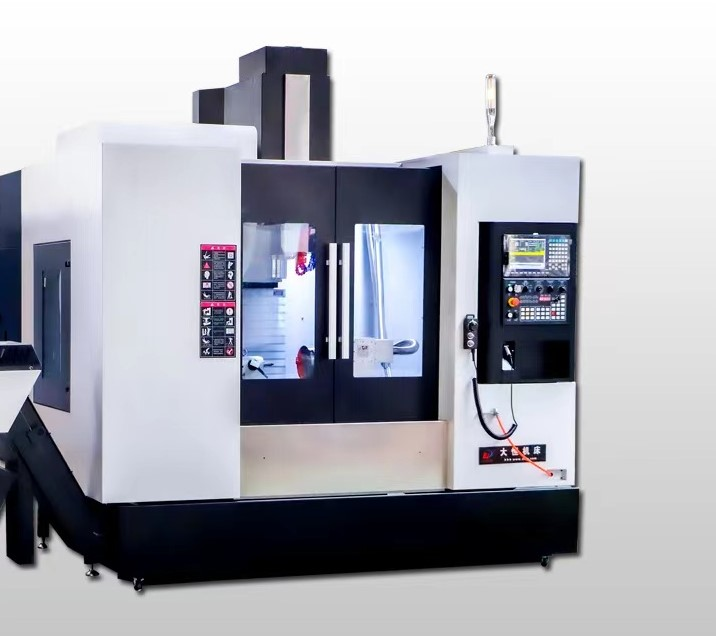

1

数控系统

武汉

华中

      818D

2

伺服进给电机

   武汉

华中

3

伺服主轴电机

   武汉

华中

4

驱动器

   武汉

华中

1

工作台面积（宽×长）

mm

500×1000

2

T型槽

mm

5-18-100

3

T型槽间距

mm

100

4

工作台最大承重

kg

600

行 程

5

左右行程（X轴）

mm

850

6

前后行程（Y轴）

mm

510

7

上下行程（Z轴）

mm

550

8

主轴中心至立柱导轨面距离

mm

610

9

主轴端面至工作台距离

mm

120-670

主 轴

10

主轴孔锥度

BT40

11

主轴转速范围

r/min

20-10000

12

主电机型号

ZJY208A-11BM-B5

13

伺服主电机额定功率

kw

11

14

伺服主电机30分钟堵转功率

kw

15

15

伺服主电机额定输出扭矩

Nm

48

16

主轴部件动平衡方式

G1

17

主轴精度

主轴端面跳动:0.005mm

主轴径向跳动:近端0.007mm

刀 柄 规 格

18

刀柄标准

MSA403  BT40

19

拉钉标准

MSA403  P40T-1

进 给

20

X/Y轴进给电机型号

21

X/Y轴进给电机最高转速

r/min

3000

22

X/Y轴进给电机额定功率

kw

2.8

23

X/Y轴进给电机额定输出扭矩

Nm

15

24

Z轴进给电机型号

175SJT-MZ180B

25

Z轴进给电机最高转速

r/min

3000

26

Z进给电机额定功率

kw

2.8

27

Z进给电机额定输出扭矩

Nm

23

28

X/Y/Z轴快速移动

m/min

48

30

切削进给速度

mm/min

20000

刀  库

31

刀库类型

机械手

32

刀库容量

把

          24

33

满刀最大刀具直径

mm

Ф80

34

邻空刀最大刀具直径

mm

Ф150

35

刀具最大允许重量

kg

8

36

刀具最大允许长度

mm

300

37

换刀时间

s

2.5

38

选刀方式

正逆转任意选刀

动力源

39

机床电气总容量

KVA

20

40

冷却泵流量

L/min

40

41

机床用压缩空气

kg

6～8

42

电源要求

380V±10% 50Hz

环 境 要 求

43

环境温度要求

0℃～40℃

44

相对湿度

20%～80%

机 床 尺 寸

45

机床外形尺寸（约）

mm

2600×2250×2700

46

机床重量

kg

5000

47

机床防护罩

全封闭

精 度

48

X/Y/Z定位精度

mm

±0.005

49

X/Y/Z重复定位精度

mm

±0.003

其 他

50

导轨型式

X,Y,Z轴线轨

51

排屑方向

前排

52

油水分离

机台式油水分离结构

53

清洗方式

手动气枪

54

冲屑方式

主轴前端吹气,冲水

55

主轴保护

气幕保护

机床标准配置

1

高刚性结构机台大件

9

主轴箱平衡系统单元

2

精密主轴单元

10

手持便携式操作单元

3

精密级滚动导轨副

11

10.4吋液晶显示器

4

精密级滚珠丝杠副

12

三色灯

5

数控系统

13

气动系统

6

主电机及伺服电机

14

定时定量自动润滑系统

7

四轴转台/分度头

15

P4级丝杆专用轴承组

8

机床外防护罩

16

机床导轨防护罩

机床随机附件清单

1

垫块

8件

2

工具

1套

3

地脚螺栓

8件

4

六角螺母

8件

5

三色工作灯

1件

6

手脉

1件

7

清洗气枪

1件

随机技术文件

1

使用说明书（机械部分）

1份

2

使用说明书（电气部分）

1份

3

润滑泵使用说明书

1份

4

合格证明书

1份

5

装箱单

1份

6

编程及操作手册

1份

7

PLC编程及安装连接使用手册

1份

8

主轴驱动单元手册

1份

9

伺服驱动单元使用手册

1份

10

机床参数及传输软件(光盘)

1份
