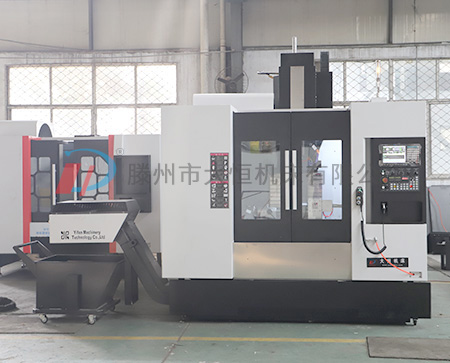

VMC855立式加工中心

简要描述:

产品型号:VMC855
工作台面积:550x1000
工作行程:800x550x550

...

滕州市大恒机床有限公司

产品选型热线:18963251111 18953705157

详细介绍
VMC855加工中心特点:
1、底座、滑座、工作台、立柱、主轴箱等主要基础件采用高刚性的铸铁结构,在底座的内部分布着加强筋,滑座为箱体式结构,保证了基础件的高刚性和抗弯减震性能,立柱采用柱形结构,基础稳固,刚性好;基础件采用树脂砂造型并经过时效处理,确保机床长期使用精度的稳定性,为机床性能的稳定性提供了保障。
2、X、Y、Z向导轨副均采用英国产塑,耐磨性好,精度保持性好。配合自动强制润滑,实现机床的无爬行运动。
3、X、Y、Z三个方向进给采用高精度高强度的滚珠丝杠,进给速度高;驱动电机通过弹性联轴器与丝杠直联,进给伺服电机直接将动力传递给高精度滚珠丝杠,无背隙,保证机床的定位精度;
4、采用高速、高精度、高刚性主轴单元,轴向和径向承载能力强,转速达8000rpm;
5、X、Y、Z三个方向导轨、丝杠都采用密闭防护,保证丝杠及导轨的清洁,确保机床的传动及运动精度;
6、机床外防护采用全封闭结构设计,安全可靠;
7、采用集中自动润滑装置,定时、定量的自动间歇式润滑,工作稳定可靠;
8、电气元件选用知名品牌。(中间继电器选用西门子或施耐德。)
9、 精度
精度按JB/T8771.2-1998《加工中心  检验条件  第2部分:立式加工中心几何精度检验》和JB/T8771.4-1998《加工中心  检验条件  第4部分:线性和回转轴线的定位精度和重复定位精度检验》制造和验收。
定位精度可达:±0.015    重复定位精度可达:±0.01
10、CNC控制系统(标准配置)
系统具有完善可靠的联锁、安全保护和故障诊断报警等功能,配有RS232标准通讯接口和CF卡,能实现DNC加工。

 VMC850立式加工中心技术参数:
型号

VMC855

项  目单 位数 值
行程X轴mm800
Y轴mm550
Z轴mm550
主轴鼻端到工作台面距离mm120-670
立柱导轨面到主轴中心距离mm610
工作台尺寸mm1000*550
T型沟(宽x槽数x间距)mm5-18-100
大载重(平均分布)Kg500
主轴主轴转速r.p.m皮带式8,000(标配)
主轴传动方式
皮带式(标配)
锥度#BT-40
移动三轴快速移动m/min24*24*20
切削进给mm/min1-8,000
小输入单元mm0.001
定位精度mmmmJIS±0.005/300mm
重复定位精度mmmmJIS±0.003mm
圆盘式刀库
(ATC)
刀具数24
刀柄规格
BT-40
选刀方式
双向任意
刀具交换时间secT-T:2.8sec
换刀装置
自动换刀
大刀具重量Kg8
电机主轴KW7.5
Z轴KW3.5
X/Y 轴KW2.2
X,Y,Z导轨螺杆形式
滚珠螺杆Ø40/P12/C3
滑块形式
X滚柱线轨35mm,.YZ滚珠线轨45mm
油箱容积

切削液水箱L250
润滑系统L1.7
数控系统型号
KND/新代(标配)
其它电源容量KVA25
重  量KG5200
气压需求KG≧6
面积需求(L*W*H)mm2670*2175*2360

主要零件供应商
序号产品名称制造商原产地
1控制器KND/新代北京/台湾
2主轴电机KND/新代 AC伺服电机北京/台湾
3X,Y,Z轴电机KND/新代 AC伺服电机北京/台湾
4主轴轴承NSK(P4级)日本
5X,Y,Z轴轴承那智(P4级)日本
6X,Y,Z滚珠螺杆上银/银泰(C3级)台湾
7X,Y,Z轴导轨上银/银泰(P级)台湾
8传动皮带
台湾
9伸缩护罩大恒国产
10主轴健椿/台大台湾
11联轴器
台湾
12打刀缸亚德客台湾
13主轴冷却系统

14电器箱热交换器

15切削冷却马达

16中央润滑系统河谷台湾
17圆盘式刀库冈田(BT-40)台湾

备注: 以上是机床主要零件的供应商.我司因技术改造需更换厂商零件. 但更换后的零件质量不低于原零
件的质量等级。

标准机功能
序 号项   目
1钢性攻牙
2外挂式手持脉波器
3刀具冷却系统
4密闭式电器箱及热交换器
5X,Y,Z轴全罩式伸缩护罩
6LED工作灯
7三色报警指示灯
8专用工具
9调整垫块和螺栓
10变压器[380V/50HZ]
11水箱&蓄屑槽
12皮带式主轴 8,000 RPM
13自动润滑系统
14三轴进给防撞系统
15机床出厂检验记录表
16系统中文操作说明书与机床操作说明书

选配功能
序号项目
1电源稳压器
2主轴中心出水
3直结主轴BT-40  12000RPM
4主轴油冷机
5第四轴(分度盘)
6油水分离机
7刀具自动测量
8刀具破损检测
9履带排屑机&集屑车
10底座冲屑装置
11自动断电系统


855加工中心是大恒机床的主推机型,购买时请咨询客服。
确定是要硬轨还是线轨,对系统的要求,对刀库的要求;
是否要求主轴中心出水,排削器,主轴油冷机等!
