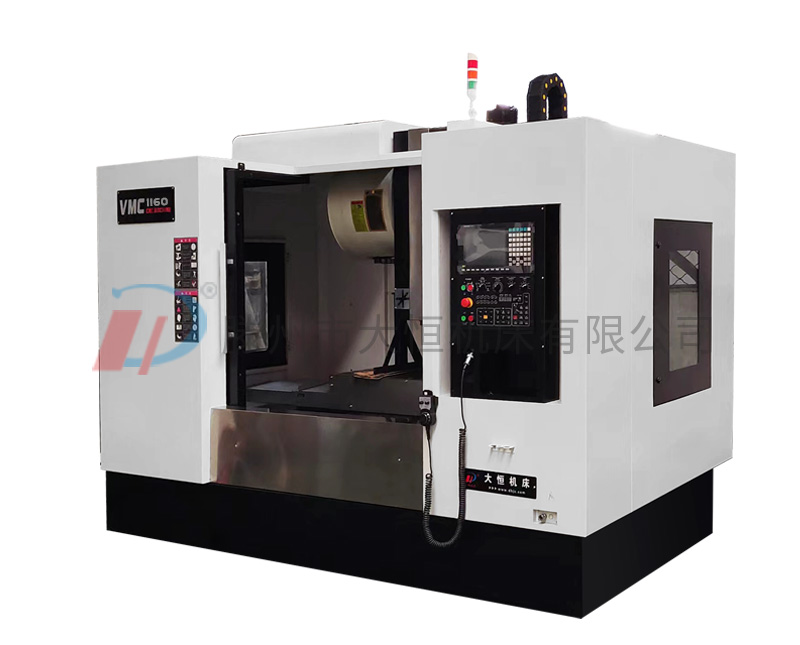

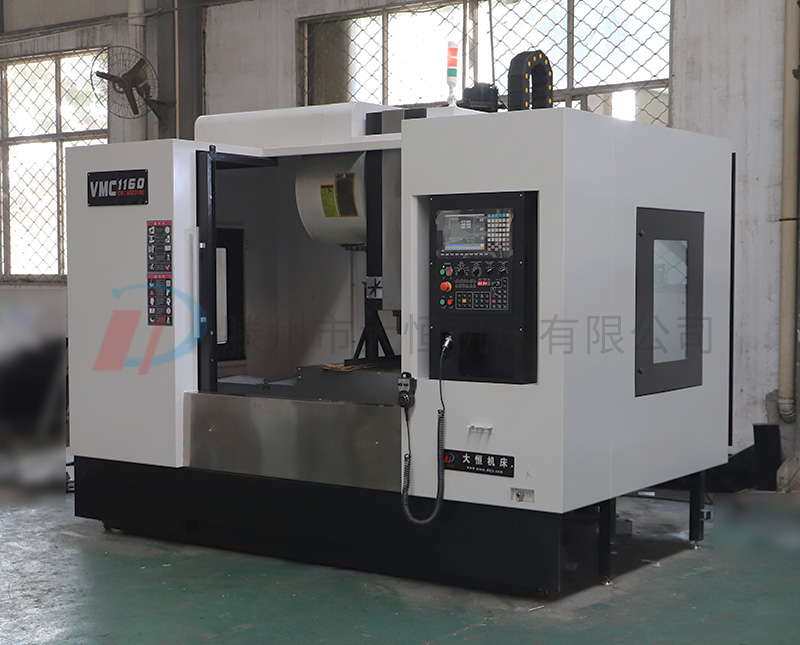

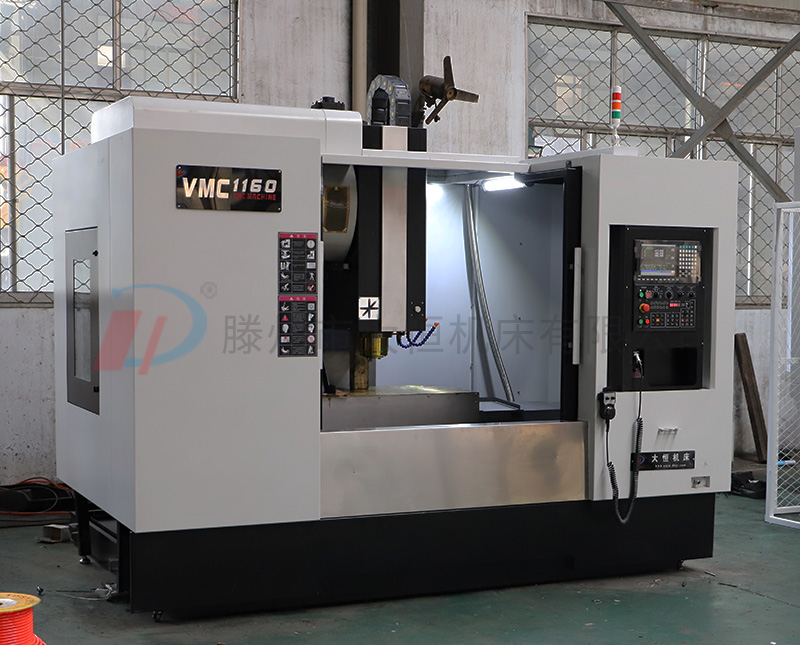

VMC1160立式加工中心

简要描述:

...

滕州市大恒机床有限公司

产品选型热线:18963251111 18953705157

详细介绍


VMC1160加工中心技术参数:


单位数据

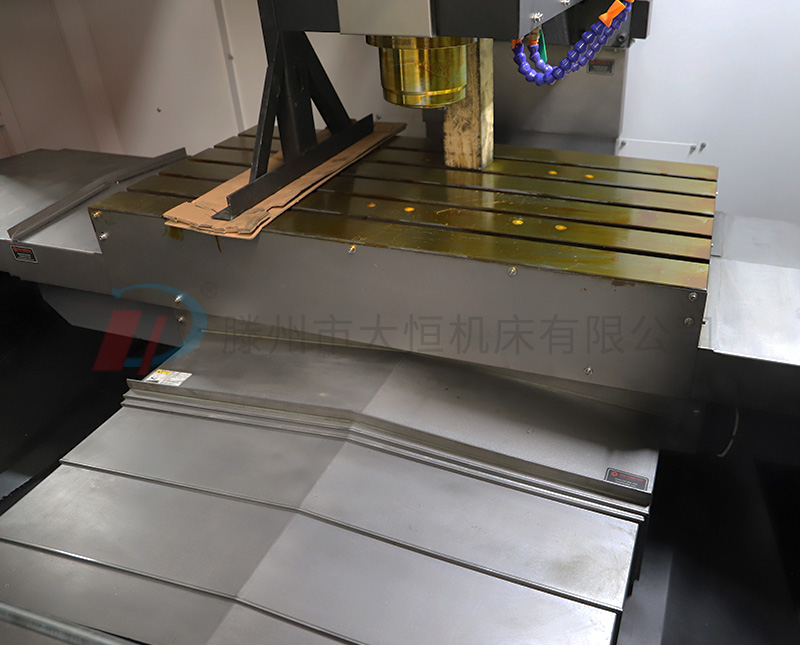

工作台面积(宽×长)mm600×1200
T型槽mm5-18-110
T型槽间距mm100
工作台大承重kg800
左右行程(X轴)mm1100
前后行程(Y轴)mm600
上下行程(Z轴)mm600
主轴中心至立柱导轨面距离mm650
主轴端面至工作台距离mm120-720
主轴孔锥度BT40
主轴转速范围r/min10000
主电机型号ZJY208A-11BM-B5
伺服主电机额定功率kw11
伺服主电机30分钟堵转功率kw15
伺服主电机额定输出扭矩Nm110
主轴部件动平衡方式G1
主轴精度主轴端面跳动:0.005mm
主轴径向跳动:近端0.007mm
刀柄标准MSA403  BT40
拉钉标准MSA403  P40T-1
X/Y轴进给电机型号
X/Y轴进给电机高转速r/min3000
X/Y轴进给电机额定功率kw3
X/Y轴进给电机额定输出扭矩Nm22
Z轴进给电机型号175SJT-MZ180B
Z轴进给电机高转速r/min3000
Z进给电机额定功率kw3
Z进给电机额定输出扭矩Nm22
X/Y轴快速移动m/min24
Z轴快速移动m/min24
切削进给速度mm/min100000

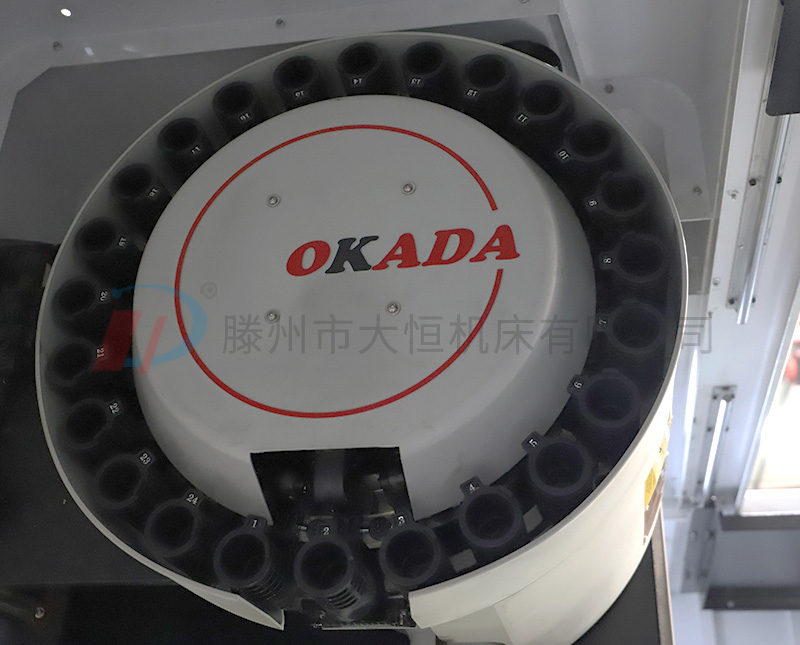

刀库类型机械手24把
刀库容量24
满刀大刀具直径mmФ78
邻空刀大刀具直径mmФ160
刀具大允许重量kg8
刀具大允许长度mm300
换刀时间s       1.8sec/60Hz
选刀方式双向正逆转任意选刀
机床电气总容量KVA20
冷却泵流量L/min40
机床用压缩空气kg6~8
电源要求380V±10% 50Hz
环境温度要求0℃~40℃
相对湿度20%~80%
机床外形尺寸(约)mm3300×2650×2800
机床重量kg7500
机床防护罩
全封闭
X/Y/Z定位精度mm±0.005
X/Y/Z重复定位精度mm±0.003
导轨型式   X(45),Y(45)、Z(45)线规,滚柱
排屑方向前排
油水分离机台式油水分离结构
清洗方式手动气枪
冲屑方式主轴前端吹气,冲水
主轴保护气幕保护

标准机功能


序 号项   目
1钢性攻牙
2外挂式手持脉波器
3刀具冷却系统
4密闭式电器箱及电箱空调
5X,Y,Z轴全罩式伸缩护罩
6LED工作灯
7三色报警指示灯
8专用工具
9调整垫块和螺栓
10变压器[380V/50HZ]
11水箱&蓄屑槽
12皮带式主轴 6,000 RPM
13自动润滑系统
14三轴进给防撞系统
15机床出厂检验记录表
16系统中文操作说明书与机床操作说明书
17主轴油冷
18链式排屑机
19冲屑
20气动门装置


选配功能

序号项目
1电源稳压器
2主轴中心出水
3直结主轴BT-50
4自动断电系统
5第四轴(分度盘)
6油水分离机
7刀具自动测量
8刀具破损检测
